Vippesug til olieseparatorer
BELKI teknik designer og fremstiller selv en lang række forskellige enheder til afsugning af væskeoverfladen. Alle BELKIs vippesug er karakteriseret ved at være aktivt selvregulerende, og sikrer dermed at det kun er væskens overflade, hvor oliekoncentration er størst, der bliver afsuget.
For at vælge det rette vippesug til opgaven, skal der tages hensyn til kapacitet, pladsforhold, niveauvariation og partikelforurening af overfladen.
Første skridt er at vælge den rette skålstørrelse til olieseparatoren, se tabellen herunder. A-skål er den største og E-skål den mindste.
Herefter vælges en type af vippesug der er egnet ift. de andre faktorer der gør sig gældende, se nederste skema.
Modeller af vippesug og vippeskåle

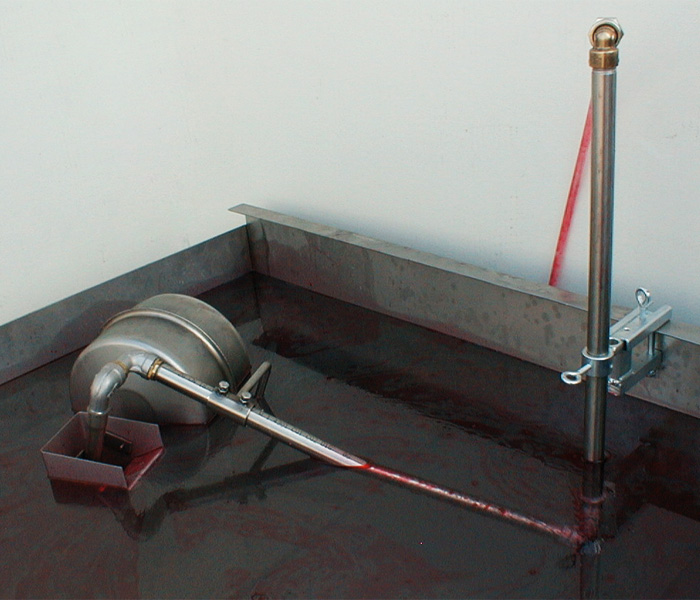

BELKI vippesug med ledarm 1/2 "er et alsidigt vippesug til store niveauvariationer. Det kan bruges på næsten alle BELKI olieseparatorer fra type 321 og opefter.
Vippesug type 01
Læs mere

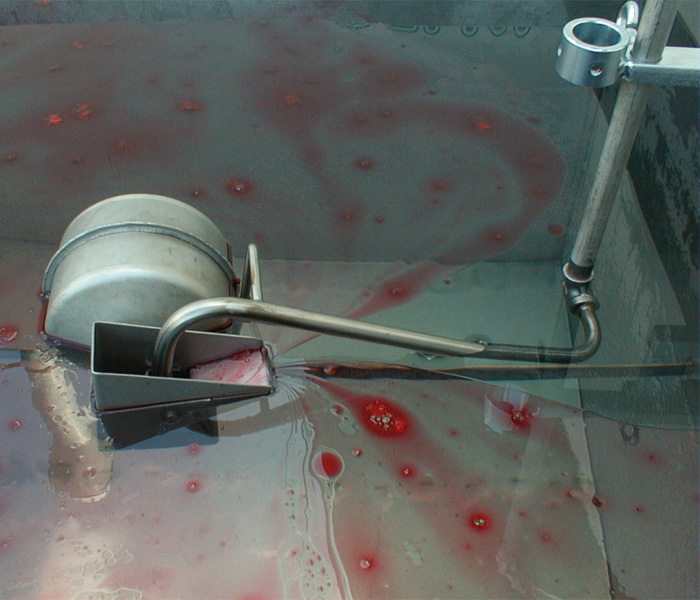

BELKI vippesug med ledarm 1/4 "er det vippesug, der oftest bruges sammen med olieseparator type 211H. Vippesuget passer i de fleste tanke og kan udligne niveauvariationer på op til 140 mm.
Vippesug type 02
Læs mere

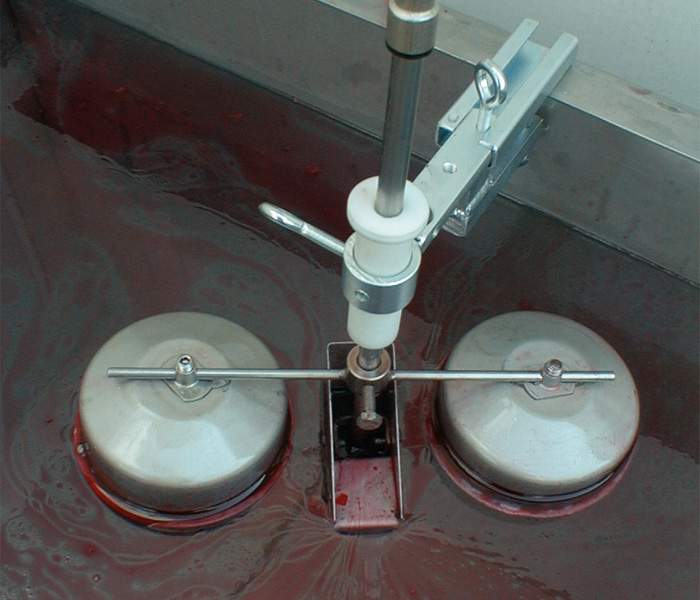

BELKI vippesug med styr anvendes, når der kun er begrænset plads til rådighed i maskintanken. Længden af sugerøret kan indstilles så det kan udligne niveauvariationer.
Vippesug type 03
Læs mere

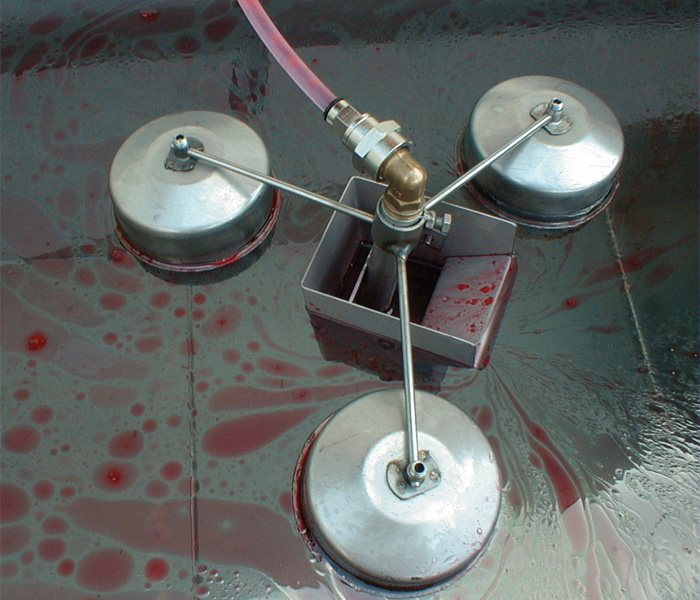

BELKIs flydende vippesug bruges til større badoverflader og store niveauvariationer. Det flydende vippesug er et alsidigt sug, som fås i forskellige designs - i kompakt design, med 3 eller 4 kugler og forskellige vippeskåle, samt med styrearme.
Vippesug type 04
Læs mere

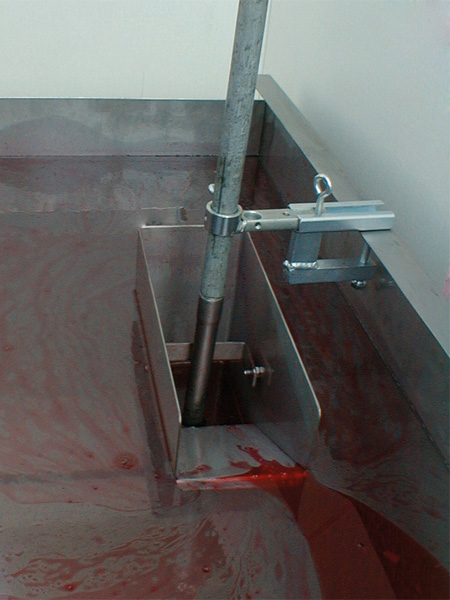

BELKI fast vippesug kan bruges i tanke med definerede niveauvariationer. Grundet vippebevægelserne tilpasser den det faste vippesug sig automatisk til badets overflade. På grund af sin egen bevægelse kan et fast vippesug kompensere for definerede niveauvariationer. Disse variationer er baseret på vippeskålens størrelse.
Vippesug type 08
Læs mere

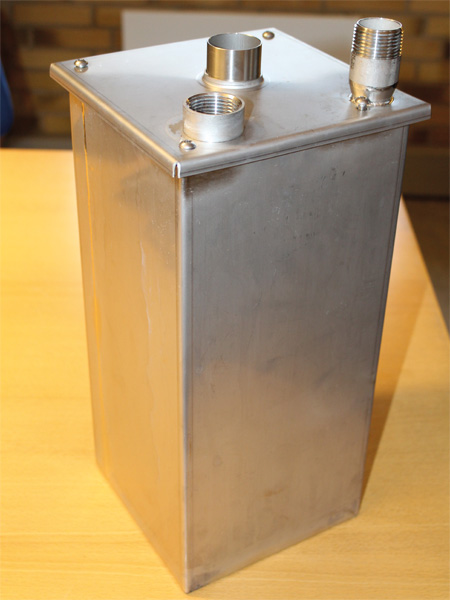

BELKI bokssug er et specielt sug der bruges, når pladsen er begrænset og der er store niveauvariationer. Det har et indløbsrør, et udluftningsrør og et sugerør. Indløbsrøret tilpasser sig automatisk til væskeniveauet og frigør således effektivt badets overflade for lækolie.
Bokssug type 20
Læs mere
BELKI kopsug bruges, hvis der foruden lækolier også er partikler og spåner på badets overflade. Som et special sug, benyttes dette kopsug til BELKI Smart Unit og til andre olieseparatorer - blandt andet i forbindelse med BELKI vakuumpumpe. BELKI kopsug kræver kun lidt plads, så det også kan bruges i tanke med små åbninger.
Kopsug type 40
Læs mere

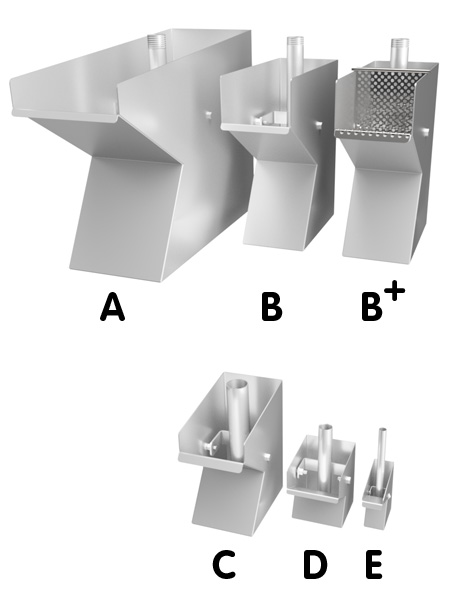

BELKI vippeskåle type A til type E anvendes, når der er foruddefinerede, kendte niveauvariationer. På grund af deres vippebevægelser er de selvregulerende og kompenserer automatisk for niveauvariationer fra 35 mm (type E og D) til 150 mm (type A). Derudover fås vippeskål type B med en siplade (type B +). De fleste vippeskåle fås også i reducerede bredder.
Vippeskåle
Læs mere
Antal vippesug som kan tilsluttes til en olieseparator
| Olieseparator | Kapacitet (l/h) | A-skål (stk.) | B-skål (stk.) | C-skål (stk.) | D-skål (stk.) | E-skål (stk.) |
|---|---|---|---|---|---|---|
| 211H | 25 | 1 | 1 | |||
| 321 | 150 | 1-2 | 1-2 | 1-2 | ||
| 60S | 300 | 1 | 1-2 | 1-2 | 1-2 | |
| 200LS | 600 | 1 | 1-2 | 1-4 | ||
| 500LS | 1200 | 1 | 1-2 |
Egnet vippesug til afsugning af væskeoverflade
| Egnet vippesug | Type 01 | Type 02 | Type 03 | Type 04 | Type 08 | Type 20 | Type 40 |
|---|---|---|---|---|---|---|---|
| Stor niveauvariation | X | X | X | ||||
| Lidt plads i tanken | X | X | X | ||||
| Partikler i væsken | X | X | X (A-D) | X |
Kapacitet for vippeskåle
Denne tabel giver et overblik over kapaciteten for et udvalg af BELKIs standard vippeskåle. Kapaciteten på de enkelte vippeskåle er under forudsætning af, at det ikke er selve vippeskålen, som skal stå for niveauvariationen. Denne variation varetages enten af et flydende vippesug eller af vippesugets ledarm. Kapaciteten nedenfor er den absolutte maksimale kapacitet ved et konstant niveau og en korrekt indstillet vippeskål.
| Vippeskål (type) | A | B | B | B | C | D |
|---|---|---|---|---|---|---|
| Bredde (mm) | 150 | 50 | 100 | 150 | 100 | 80 |
| Kapacitet (l/min) | 160 | 40 | 60 | 160 | 50 | 40 |
Eksempler på montage af beslag til vippesug
Beslag for vippesug

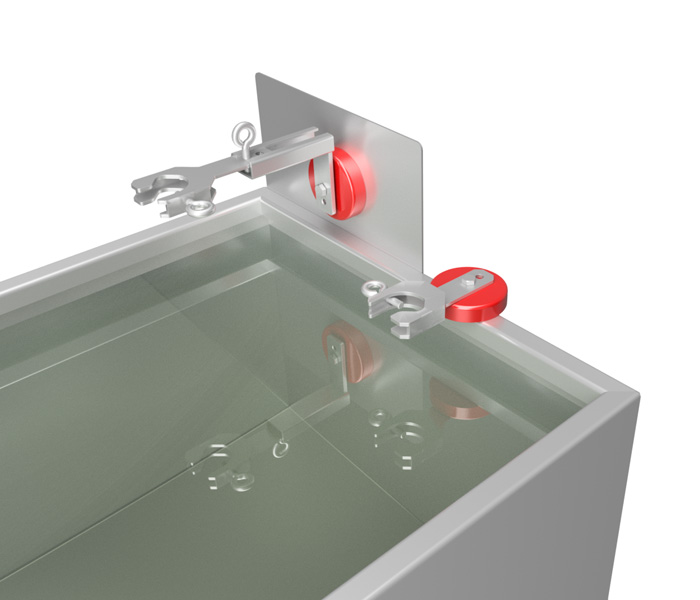

Magnetbeslag for vippesug
Typer af beslag til vippesug
BELKI har flere forskellige beslag, som benyttes til nem montering af vippesug til olieseparatorer. Beslagene fås enkeltvis og som sæt bestående af flere forskellige.
Beslag i rustfrit stål:
Beslagene 3 og 9 samt sættene 3+4+5 og 1+2+3+4+5 passer til montage af rørstørrelserne 10 mm, 1/4" og 1/2". Beslagene 6 og 8 samt sættene 4+5+6 og 1+2+4+5+6 passer til montage af rørstørrelserne 3/4"–1".
Beslag med magnet:
For nem montering af beslag på magnetiske tanke og overflader, kan vi anbefale at bruge en magnet i kombination med beslagene 3 (Magnetsæt 1) eller 3+4 (Magnetsæt 2) for rørstørrelserne 10 mm til 1/2".
For rørstørrelserne 3/4"–1" anbefaler vi at bruge en magnet i kombination med beslagene 6 (Magnetsæt 3) eller 6+4 (Magnetsæt 4).
Universalbeslag til vippesug

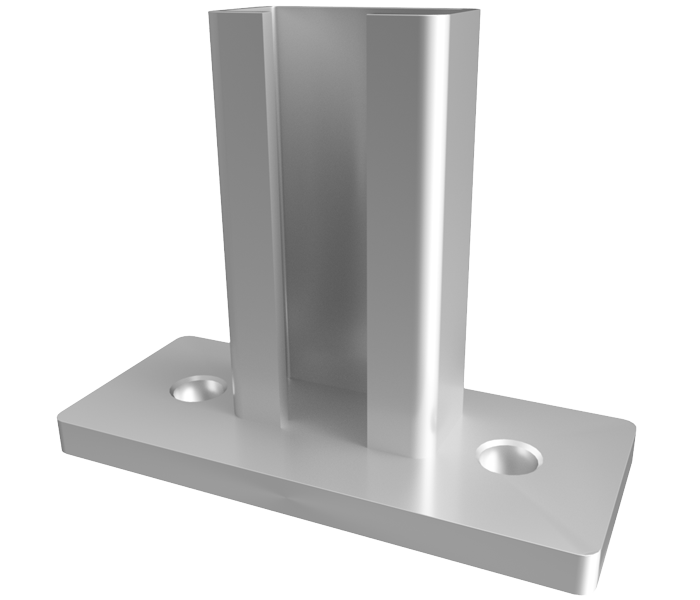

Beslag 1
T08-008-001

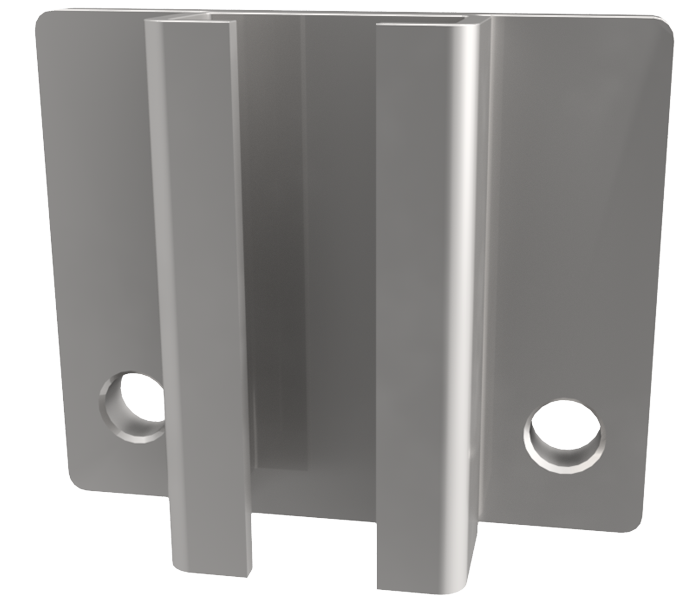

Beslag 2
T08-008-002

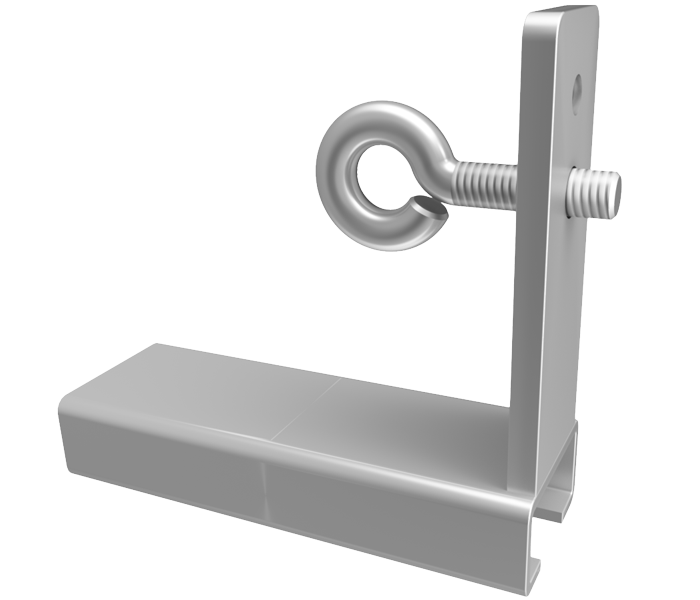

Beslag 4
T08-008-004

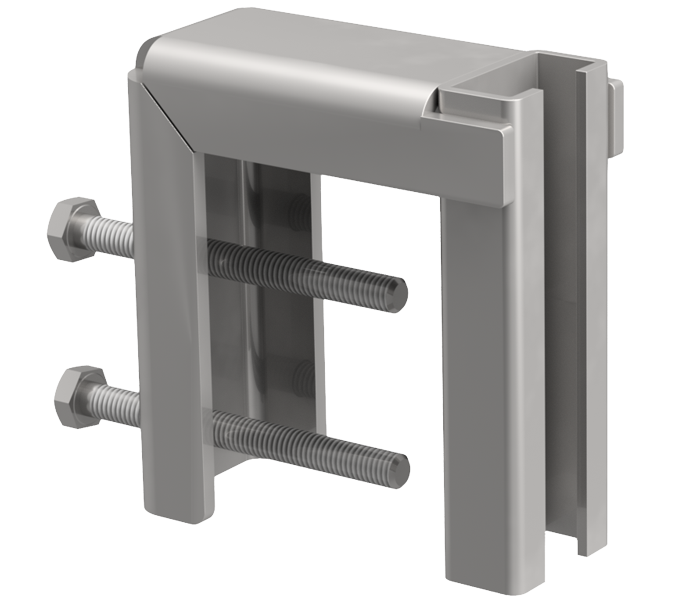

Beslag 5
T08-008-005

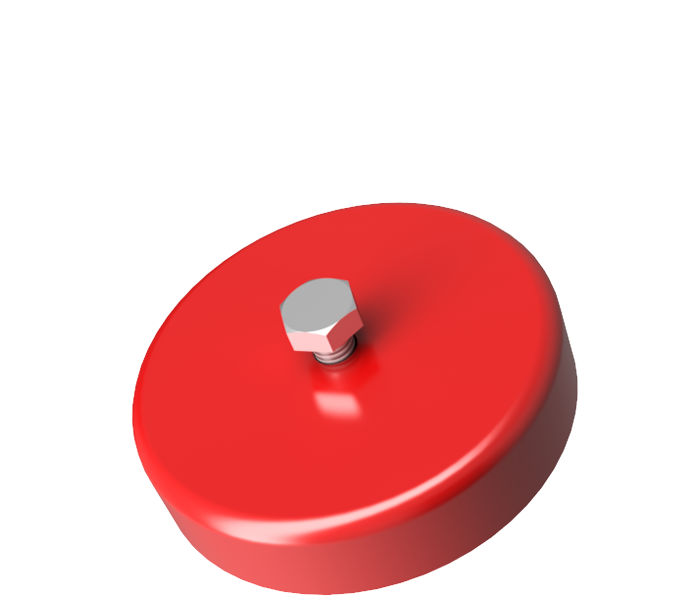

Magnet
L67-063-014
Beslag til vippesug (10 mm - 1/2")

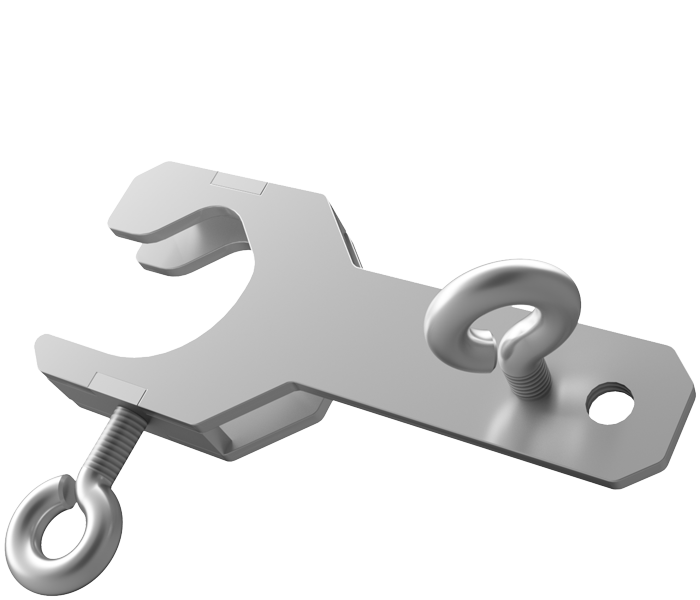

Beslag 3
(10 mm-1/2") T08-008-003

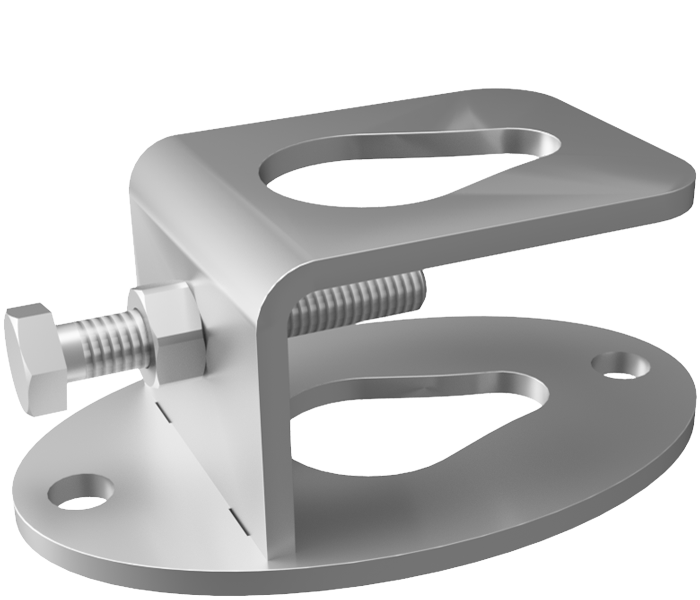

Beslag 9
(10 mm-1/2") T08-008-009

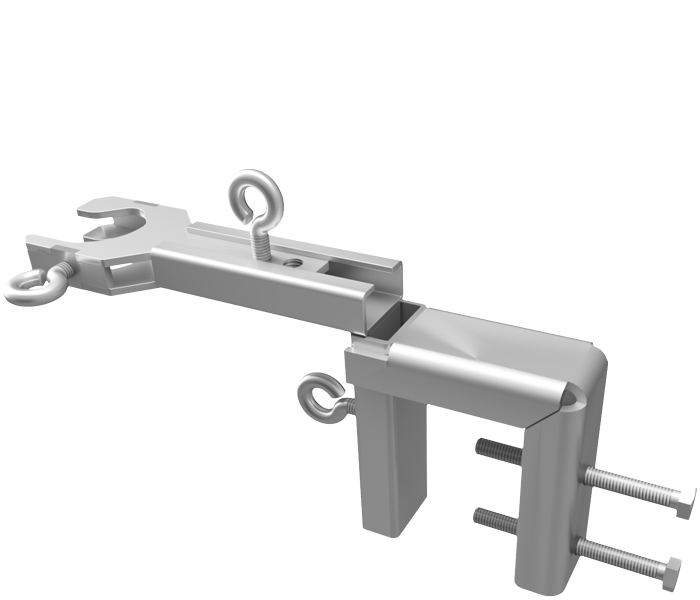

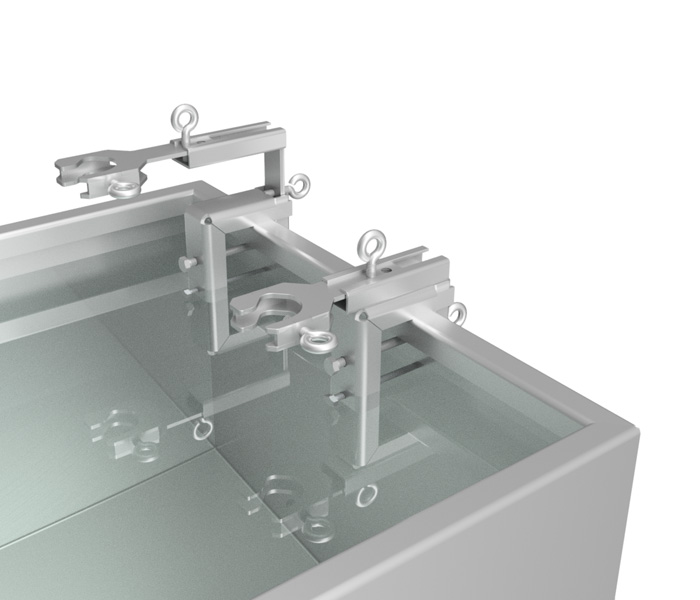

Beslag 3+4+5
(10 mm-1/2") T08-008-345

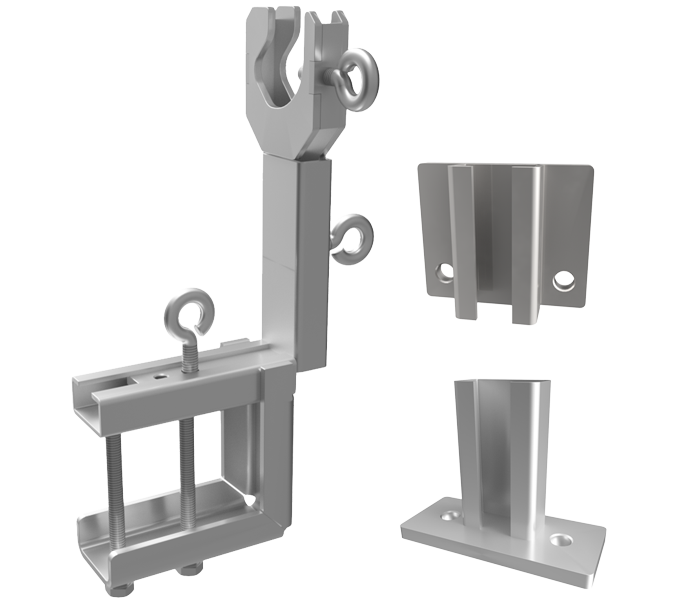

Beslag 1+2+3+4+5
(10 mm-1/2") T08-008-000

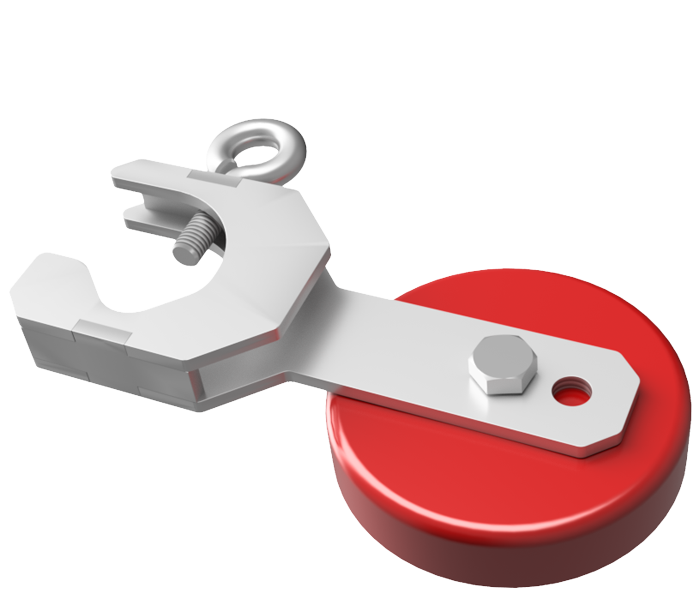

Magnetsæt 1
(10 mm-1/2") T08-008-M3

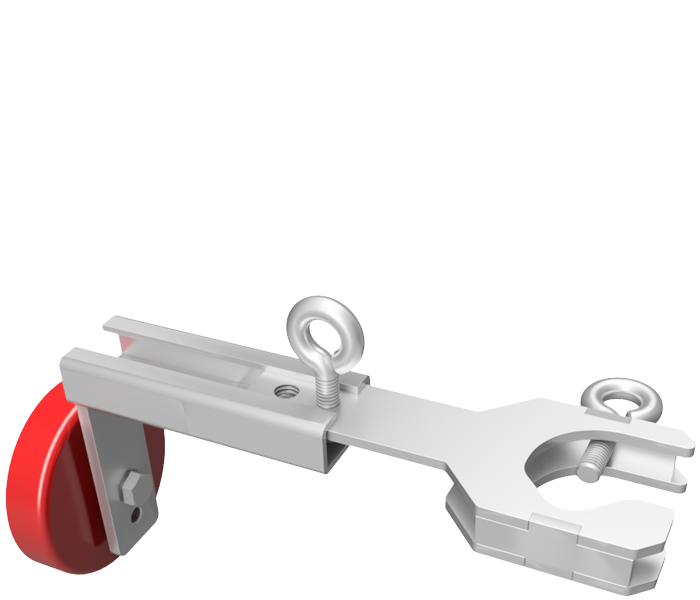

Magnetsæt 2
(10 mm-1/2") T08-008-M34
Beslag til vippesug (3/4" - 1")
Beslag 6
(3/4"-1") T08-008-006
Beslag 8
(3/4"-1") T08-008-008
Beslag 4+5+6
(3/4"-1") T08-008-456
Beslag 1+2+4+5+6
(3/4"-1") T08-008-030
Magnetsæt 3
(3/4"-1") T08-008-M6
Magnetsæt 4
(3/4"-1") T08-008-M46
